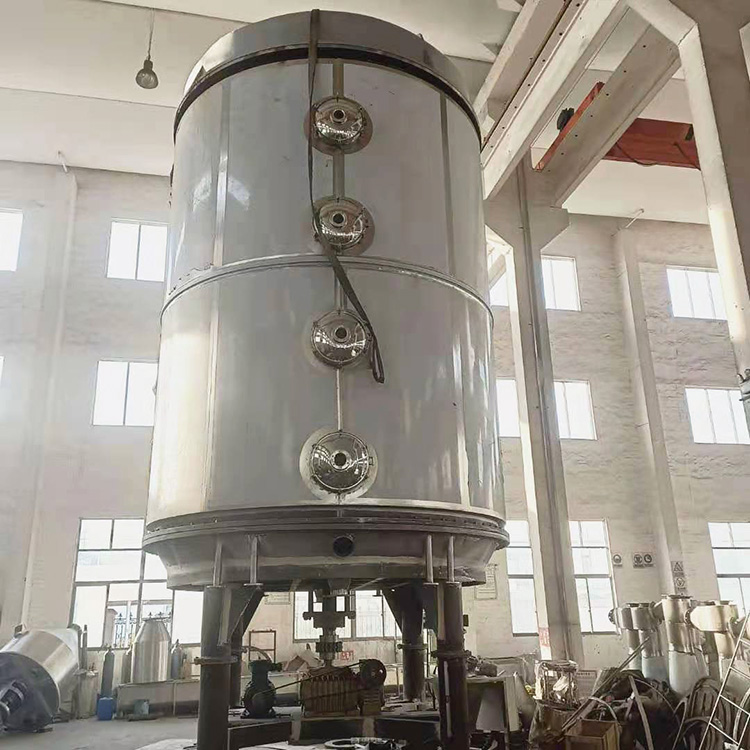

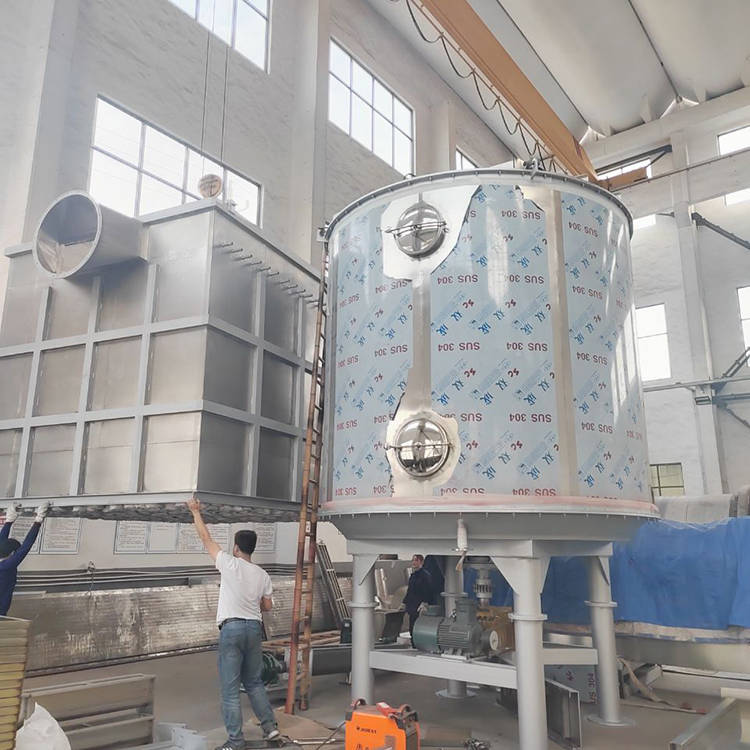

一、盤式干燥機產品概述：
盤式連續干燥器是一種高效的傳導型連續干燥設備。其獨特的結構和工作原理決定了它具有熱功當量效率高、能耗低、占地面積小、配置簡單、操作控制方便、操作環境好等特點，廣泛適用于化工、醫藥、農藥、食品、飼料、農副產品加工等行業的干燥作業。在各行業使用實踐中深受好評。現生產制造常壓、密閉、真空三大類型。1200、1500、2200、3000四各規格，S（碳鋼）、B（接觸物料部分均勻不銹鋼）、C（在B的基礎上，增加蒸汽管路，主軸及支架為不銹鋼，筒體和頂蓋內襯不銹鋼）。三種材質、干燥面積4-180M2，共幾百種型號的系列產品，并能提供與之相配套的種子選手輔助設備，可滿足用戶對各種物料進行干燥的需要。
盤式干燥機,盤式連續干燥機
二、盤式干燥機設備特點：
濕物料自加料器連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線渡過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干燥塔上物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水和導熱油，加熱介質由干燥盤的一端進入，從另一端導出。已干物料從最后一層干燥盤落到殼體的底層，最后被耙葉移送到出料口排出。濕份從物料中逸出。由設在頂蓋上的排濕口排出，真空型盤式干燥器的濕氣由設在頂蓋上的真空泵抽出。從底層排出的干物料可直接包裝。通過配加翅片加熱器、溶劑回收冷凝器、袋式除塵器、干料返混木結構、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物料，可方便地回收溶劑，并能進行熱解和反應操作。
（一）調控容易、適用性強
通過調整料層厚度、主軸轉速、耙臂數量、耙葉型蕘尺寸可使干燥過程達到較好。
每層干燥盤皆可單獨通入熱介質或冷介質，對物料進行加熱或冷卻，物料溫度控制準確、容易。
物料的停留時間可以精確調整。
物料流向單一、無返混現象，干燥均勻，質量穩定，不需要混合。
（二）操作簡單、容易
干燥器的開車、停車操作非常簡單。
停止進料后，傳送物料垢耙葉能很快地排空干燥器內的物料。
通過特殊性的大規格檢視門的視鏡，可以對設備內進行很仔細的清洗和觀察。
（三）能耗低
料層很薄，主軸轉速低，物料供關這系統需要的功率小，電耗少。
以傳導熱進行干燥，熱效率高，能量消耗低。
（四）操作環境好，可回收溶劑，粉塵排放符合要求
常壓型：由于設備內氣流速度低，而且設備內濕度頒布上高下低，粉塵很難浮到設備頂部，所以頂部排溫口排出的尾氣的尾氣中幾乎不含有粉塵。
密閉型：配備黨溶劑回收裝置，可方便地回收載濕氣體中的有機溶劑。溶劑回收裝置簡單，回收率謝，對于易燃、易爆、有毒和易氧化的物料，可用氮氣作為載濕氣體進行半路循環，使之安全操作。特別適用于易燃、易爆、有毒物料的干燥。
（五）安裝方便、占地面積小
干燥器整體出廠，整體運輸，只需吊裝就位，安裝定位非常容易。
由于干燥盤層立式布置，立式安裝，既使干燥面積很大，占地面積也很小
技術特性
(一)干燥盤
◎設計壓力：一般為0.4MPa，最大可達1.6MPa。
◎最高使用壓力：一般≤0.4MPa，最高可達1.6MPa。
◎加熱介質：蒸汽、熱水、導熱油、干燥盤溫度100℃時使用熱水加熱，100℃～150℃時用≤0.4MPa飽和水蒸汽或者過熱蒸汽加熱，150℃～320℃時用導熱油加熱，＞320℃時可采用電、導熱油、熔鹽等方式加熱。
(二)物料傳送系統
◎主軸轉速：1～10轉分，電磁或變頻無極調速。
◎耙臂：每層干燥盤上有2～8支固定在主軸上的耙臂。
◎耙葉：絞接在耙臂上，能隨盤面上下浮動保持接觸，有多種形式。
◎碾滾：對易結塊和需要粉碎的物料，在適當位置配加碾滾，可以強化傳熱和干燥過程。
(三)殼體有常壓、密閉、真空三種型式
◎常壓型：圓筒或八棱柱型，有整體和對開兩種結構。加熱介質進出口主管道可以在殼體內，也可以在殼體外。
◎密閉型：圓筒型殼體，能承受5Kpa內壓，加熱介質進出口主管道可以在殼體內，也可以在殼體外。
◎真空型：圓筒型殼體，設計壓力為0.1Mpa，加熱介質進出口主管道在殼體內。
(四)空氣加熱器
一般在蒸發量較大的情況下使用，以增強干燥效率。
適應物料
干燥 熱解 燃燒 冷卻 反應 升華
◎有機化工產品◎ 無機化工產品◎ 醫藥、食品◎ 飼料、肥料
技術參數：
| 規格 |
外徑mm |
高度mm |
干燥面積m2 |
功率 Kw |
| 1200/4 |
Φ1850 |
2718 |
3.3 |
1 |
| 1200/6 |
3138 |
4.9 |
| 1200/8 |
3558 |
6.6 |
1.5 |
| 1200/10 |
3978 |
8.2 |
| 1200/12 |
4398 |
9.9 |
2.2 |
| 1500/6 |
Φ2100 |
3022 |
8.0 |
| 1500/8 |
3442 |
10.7 |
| 1500/10 |
3862 |
13.4 |
| 1500/12 |
4282 |
16.1 |
3.0 |
| 1500/14 |
4702 |
18.8 |
| 1500/16 |
5122 |
21.5 |
| 2200/6 |
Φ2900 |
3319 |
18.5 |
| 2200/8 |
3739 |
24.6 |
| 2200/10 |
4159 |
30.8 |
4.0 |
| 2200/12 |
4579 |
36.9 |
| 2200/14 |
4999 |
43.1 |
5.5 |
| 2200/16 |
5419 |
19.3 |
| 2200/18 |
5839 |
55.4 |
7.5 |
| 2200/20 |
6259 |
61.6 |
| 2200/22 |
6679 |
67.7 |
11 |
| 2200/24 |
7099 |
73.9 |
| 2200/26 |
7519 |
80.0 |
